集群内网（Windows）

**一：环境准备**

请先参考[环境准备](https://docs.pingxingyun.com/doc/555/)准备两台服务器，其中至少一台需要是GPU服务器。如果主节点将用作渲染节点，请按照[部署单机版](https://docs.pingxingyun.com/doc/587/)的步骤进行部署，渲染节点的配置从第8步开始。如果主节点不用于渲染，请继续以下步骤进行部署。

**二：系统构成**

根据[系统构成](https://docs.pingxingyun.com/doc/599/)，下载程序包并建议解压至某个盘符的根目录下，确保路径中不包含中文。

**三：端口空闲**

在保证系统端口空闲且未被占用的前提下进行配置，如有端口被占用，可以进行相应的修改。

**主节点：**

| 类型  | 端口号  | 用途  |修改方式|
| ------------ | ------------ | ------------ | ------------|
| TCP | **8181**  |  前台页面nginx转发以及后台接口 |[修改8181端口](https://www.pingxingyun.com/question/detail?topicId=10078&categoryId=2 "请参考")|
| TCP  | **8182**|后台页面nginx转发   |[修改8182端口](https://www.pingxingyun.com/question/detail?topicId=10114&categoryId=2 "修改8182端口")
| TCP | 8184  | 管理服务  |[修改8184端口](https://www.pingxingyun.com/question/detail?topicId=10116&categoryId=2 "修改8184端口")|
| TCP | 3306  |  MySQL |[修改3306端口](https://www.pingxingyun.com/contribute/detail?topicId=10214 "修改3306端口")|
| TCP | 6379  |  Redis |[修改6379端口](https://www.pingxingyun.com/contribute/detail?topicId=10212 "修改6379端口")|

**渲染节点**

| 类型  | 端口号  | 用途  |修改方式|
| ------------ | ------------ | ------------ | ------------|
|TCP|8089|同步与代理服务端口|[修改8089端口](https://www.pingxingyun.com/question/detail?topicId=10118&categoryId=2 "修改8089端口")|
| TCP | 10002  | Websocket通信端口  |[修改10002端口](https://www.pingxingyun.com/question/detail?topicId=10119&categoryId=2 "修改10002端口")|
| TCP | 10003  |渲染服务器内部通信端口 |[修改10003端口](https://www.pingxingyun.com/question/detail?topicId=10121&categoryId=2 "修改10003端口")|
| TCP | 10004  | 渲染服务器SSL端口  |[修改10004端口](https://www.pingxingyun.com/question/detail?topicId=10120&categoryId=2 "修改10004端口")|
|UDP|**10011-10040**|音视频通信端口|[修改音视频端口](https://www.pingxingyun.com/question/detail?topicId=10122&categoryId=2 "修改音视频端口")|

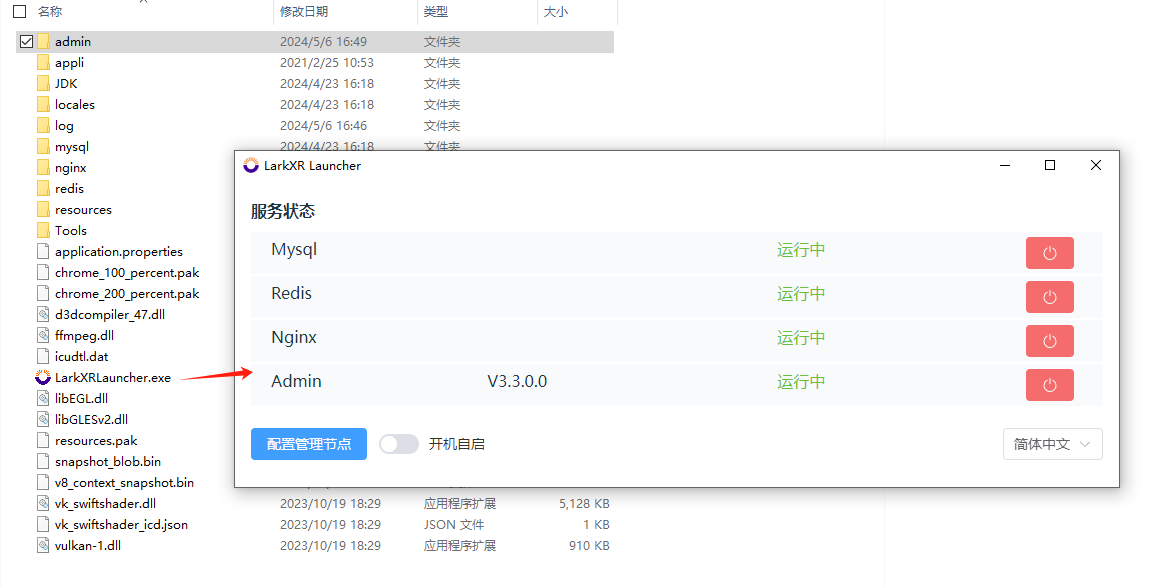

**四：打开部署LarkXR的目录，双击运行根目录下的LarkXRLauncher.exe**
![](https://docs.pingxingyun.com/media/202503/58f129290e124468b6628a502ee520df6801.png)

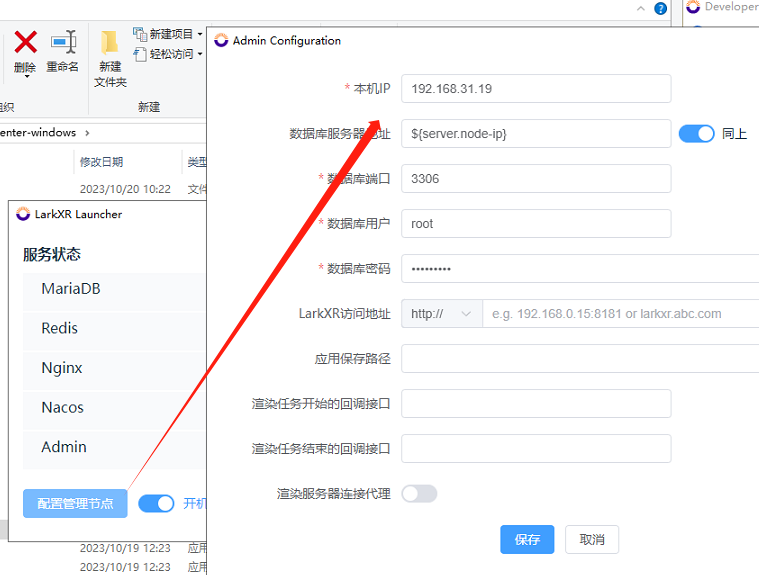

**五：打开配置管理，填写本地ip为本机ipv4地址。推荐勾选开机启动选择项，服务器启动后服务会自启。其他配置项默认无需更改。保存，重启服务。
注意：在服务器启动过程中可能会有弹框弹出，这时候需要点击取消每次启动访问。**
![](https://docs.pingxingyun.com/media/202503/4093cbd877674e7c89f0b30004121ddd7319.png)

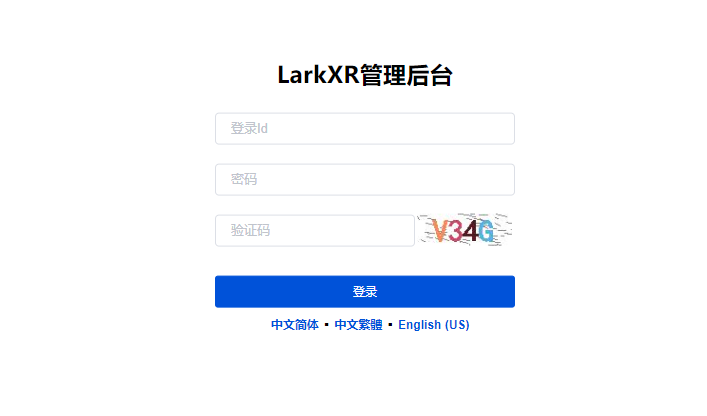

**六：服务全部正常启动后，访问IP:8182 默认账号admin 密码123456**
![](https://docs.pingxingyun.com/media/202503/a1369d486e454363a9a29da87f2d14871699.png)

**七：登录到后台界面，查看资源监控信息，此时GPU节点数为0，接下来要配置启动渲染服务**

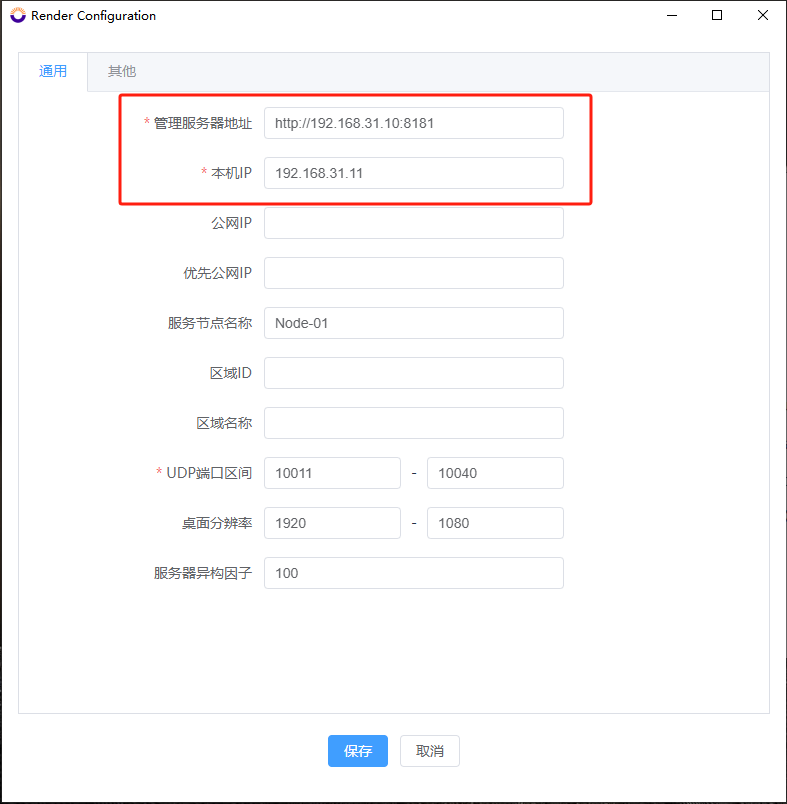

**八：点击配置渲染节点,管理服务器地址填写中心管理节点URL,通常建议配置到LarkXR网关的接入地址。本机IP地址需要填本机IPv4地址点击保存**
![](https://docs.pingxingyun.com/media/202503/a1479f4d30d24153b32f30d4f71656c05574.png)

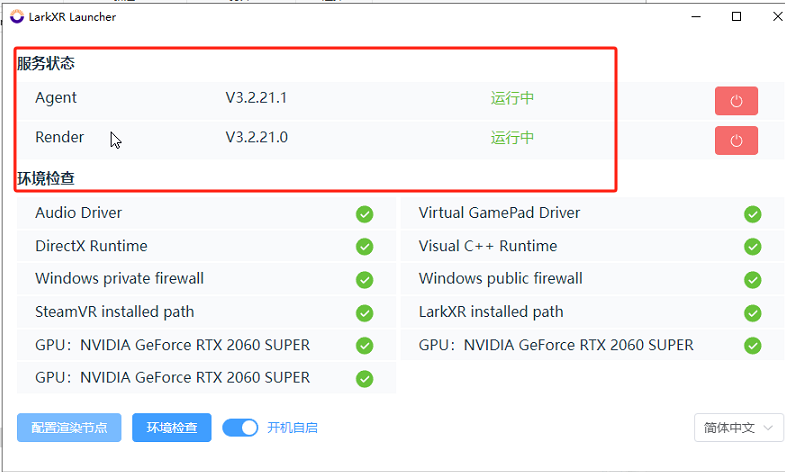

**九：启动Agent和Render服务**
![](https://docs.pingxingyun.com/media/202503/170459a5704d4703b440f721e1a53f763093.png)

**十：登录到后台界面，查看资源监控信息，此时GPU节点数为1**
