高级集群部署

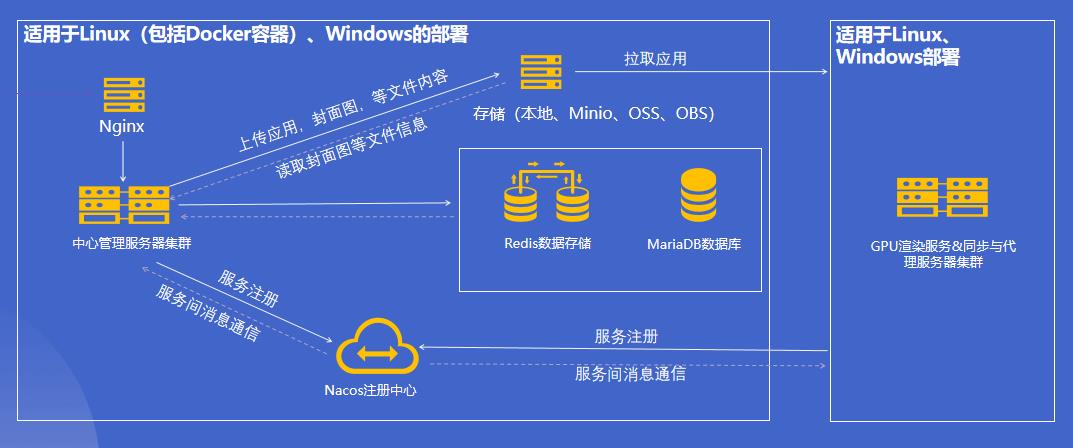

LarkXR架构如下图所示：
![](https://docs.pingxingyun.com/media/202503/95bcc090ed454fe88978b24421d08fba5891.png)
系统采用分布式微服务架构体系，包括中心管理服务、同步/代理服务、核心渲染服务、注册中心、缓存服务、对象存储，数据存储等服务组件。即可单机部署，也可集群部署，部署灵活多样，可以根据实际生产环境的对并发量及高可用等级需要，进行各种拆分/组合，来满足各种使用场景的需求，即可以满足小规模测试、演示环境的简单易用，也可以满足大规模的生产级别对高可用高并发的需要。官网提供了单机部署和简易集群部署的程序包，所谓单机部署就是把这些服务都部署在一台GPU服务器上，而简易集群就是将右半部分核心渲染服务和同步/代理服务单独部署GPU服务器上，左半部分其他管理及存储相关的服务部署在一台非GPU服务器上，通过增加GPU服务节点数量来增加并发数。如果为了满足高并发高可用的需要，也可以继续将管理节点上的服务再拆分处理部署到独立的服务器上，同时每个服务都可以进行高可用的冗余部署。本章节就是介绍如何将组建拆分，如何修改配置文件。
# 服务器准备
| 功能 | 版本 | 配置 | 系统版本 | 台数 | 备注 |
| ------------ | ------------ | ------------ | ------------ | ------------ | ------------ |
| nacos | 2.0.3 | 8核16G | Ubuntu20.04 | 1 | 如果在阿里云就选择“微服务引擎”3节点专业集群版； 如果不是阿里云就暂时部署一台单机版； 如果所有节点都在内网，外网带宽配置5M即可； 如果所有节点走公网就配置100M带宽按流量付费； Nacos官方默认使用JDK8 |
| redis | 6.0.8 | 8核16G | Ubuntu20.04 | 1 | |
| nginx | 1.21.0 | 8核16G | Ubuntu20.04 | 1 | 官网下载简易集群版的程序包， |
| 数据库 | Mysql5.7或者 mariadb:10.5.15+ | 8核16G | Ubuntu20.04 | 1 | 需手动创建larkxr_center数据库，编码字符集为utf8 |
| LarkXR管理服务 | 3.2.8.2 + | 8核16G | Ubuntu20.04 或者Windows | 1 | 需安装JDK-11 |
| LarkXR渲染服务 | 3.2.8.2 + | 8核16G | Windows Server2019 | | |
# LarkXR程序安装\配置

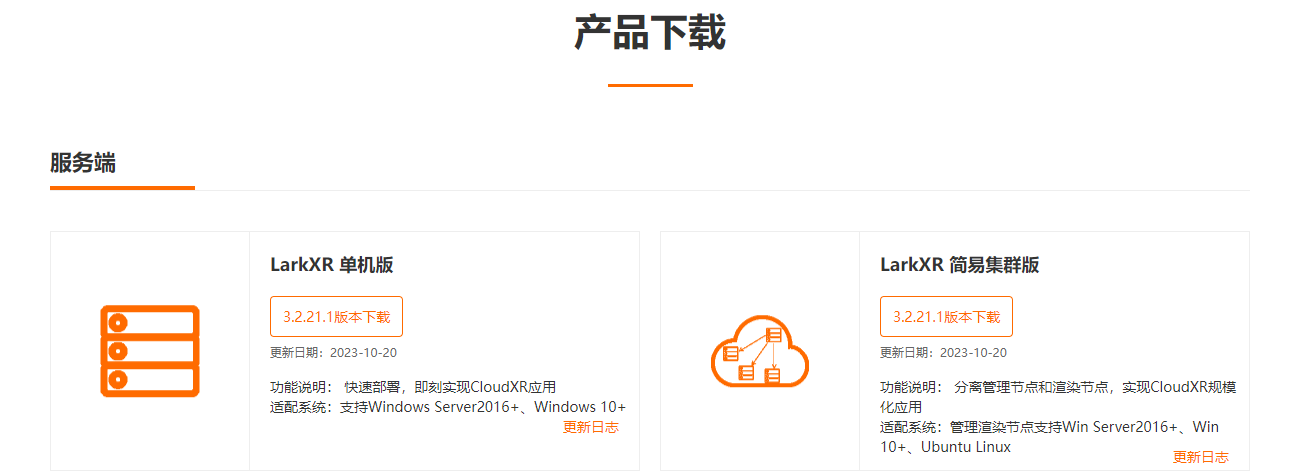

下载简易集群版的程序包，访问https://www.pingxingyun.com/devCenter.html
![](https://docs.pingxingyun.com/media/202503/9e09b57af130473f948e406b6c1e43cc3684.png)
**以下的配置项默认所有组件在同一内网**
### 管理节点使用Windows版本（使用larkxr-center-windows文件夹）：
步骤一：将其他服务组件全部禁用掉只留admin，打开部署目录下application.properties
![](https://docs.pingxingyun.com/media/202503/1a79960ea6da4c97a8a0a54956d7165d7088.png)
![](https://docs.pingxingyun.com/media/202503/da670e259dfb41db838ee944f12a21001771.png)
步骤二：修改redis和数据库配置地址，打开部署目录下\admin\application.yaml
![](https://docs.pingxingyun.com/media/202503/6c70c5cee08a4396bd00d5576fa1a1e64582.png)
步骤三：修改nginx的配置项

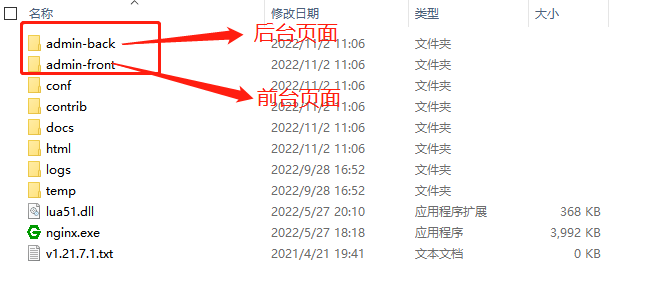

将下载下来的简易集群版nginx文件夹中的配置文件 （conf->conf.d、admin-back，admin-front 都放到nginx服务器部署目录下。nginx.conf要引入include conf.d/*.conf;）如果您是windows部署，放到和我们部署程序包一样的目录结构就不用改。如果是Linux部署，就得改成相应的路径，总之就是能够找到这个文件夹，用于静态页面的映射。
![](https://docs.pingxingyun.com/media/202503/e6e1234448384b7aae4c0927604b64e79647.png)

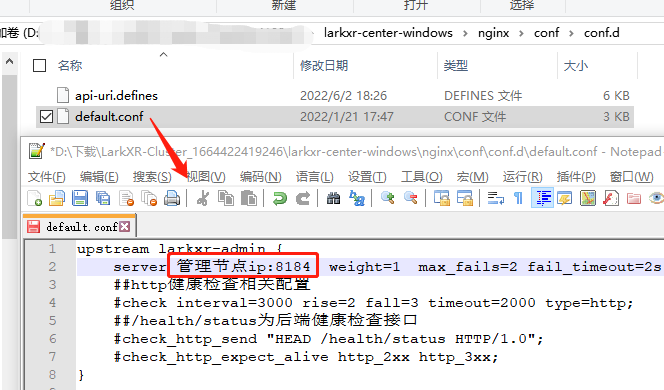

修改后台接口的反向代理地址，配置成主节点ip
![](https://docs.pingxingyun.com/media/202503/de44973ee662499a90d74785835001927657.png)

#多主节点时，配置要求
步骤一：按照如上方法配置，启动另一个admin服务，挂载到nacos上
步骤二：修改nginx的配置项，增加一个server的配置项
![](https://docs.pingxingyun.com/media/202503/85ce4c79867845aca2386cca672634976707.png)
步骤三：应用存储更改成对象存储，[如何更改成对象存储？](https://docs.pingxingyun.com/web/#/31/769 "如何更改成对象存储？")后台管理页面，系统设定-存储方式 改成对应的对象存储方式
步骤四：需要在application.properties 文件中，多个主节点分别配置pxy.id-generator.workerId 为0，1，2。。。
防止主键冲突

#公有云使用镜像，批量启动渲染程序
[参照地址](https://www.pingxingyun.com/contribute/detail?topicId=10103&categoryId=3 "参照地址")
